В работе с резинотехническими изделиями регулярно встречам одну и та же ситуацию: вышедшую из строя манжету, кольцо или втулку пытаются заменить деталью того же размера, не учитывая материал и условия работы. В результате течь или износ появляются снова. Для спецтехники размеры РТИ важны, но ресурс детали определяют также давление, температура, рабочая среда и характер нагрузки.
Какие РТИ применяют в спецтехнике
РТИ для спецтехники выполняют три основные задачи: герметизируют узлы, защищают механизмы от загрязнений и гасят ударные или вибрационные нагрузки. Они используются в экскаваторах, погрузчиках, автокранах, бульдозерах, дорожных машинах, самосвалах и другой технике.
|
Узел |
РТИ |
Задача |
|
Гидроцилиндр |
манжеты, кольца, грязесъёмники |
удерживать давление и рабочую жидкость |
|
Гидролиния |
рукава, уплотнительные кольца |
передавать жидкость без утечек |
|
Двигатель и трансмиссия |
сальники, прокладки |
герметизировать соединения и валы |
|
Подвеска и крепления |
втулки, буферы, виброопоры |
снижать ударные и вибрационные нагрузки |
|
Штоки и шарниры |
пыльники, чехлы |
защищать от воды, пыли и абразива |
Типовые резинотехнические изделия, рукава, профили, шнуры и техпластины представлены в каталоге РТИ-Сервис.
Совет эксперта
Если новая манжета быстро начинает течь, замена на вторую такую же редко решает причину отказа. Следует проверить шток, поверхность цилиндра, посадочное место, давление и совместимость резины с рабочей жидкостью.
Почему материал РТИ имеет значение
Одинаковые по размеру кольца способны работать по-разному. Причина заключается в составе резиновой смеси. NBR часто используют при контакте с минеральными маслами и топливом. HNBR применяют при более жёстких температурных и механических нагрузках. FKM выбирают для повышенных температур и химически активных сред. EPDM подходит для воды, пара и атмосферных воздействий.
Поэтому деталь подбирают по условиям работы узла, а не только по диаметру и толщине.
Это отражено и в нормативных требованиях. ГОСТ 18829-2017 распространяется на резиновые кольца для гидравлических, топливных, смазочных и пневматических устройств и связывает допустимые условия работы с группой резины. ГОСТ 14896-84 регулирует резиновые манжеты для гидравлических устройств.
Как производят РТИ для спецтехники
Производство начинается с определения условий эксплуатации. Инженеру нужны размеры, рабочая среда, температура, давление, характер движения и требуемая партия. После этого подбирают резиновую смесь и технологию.

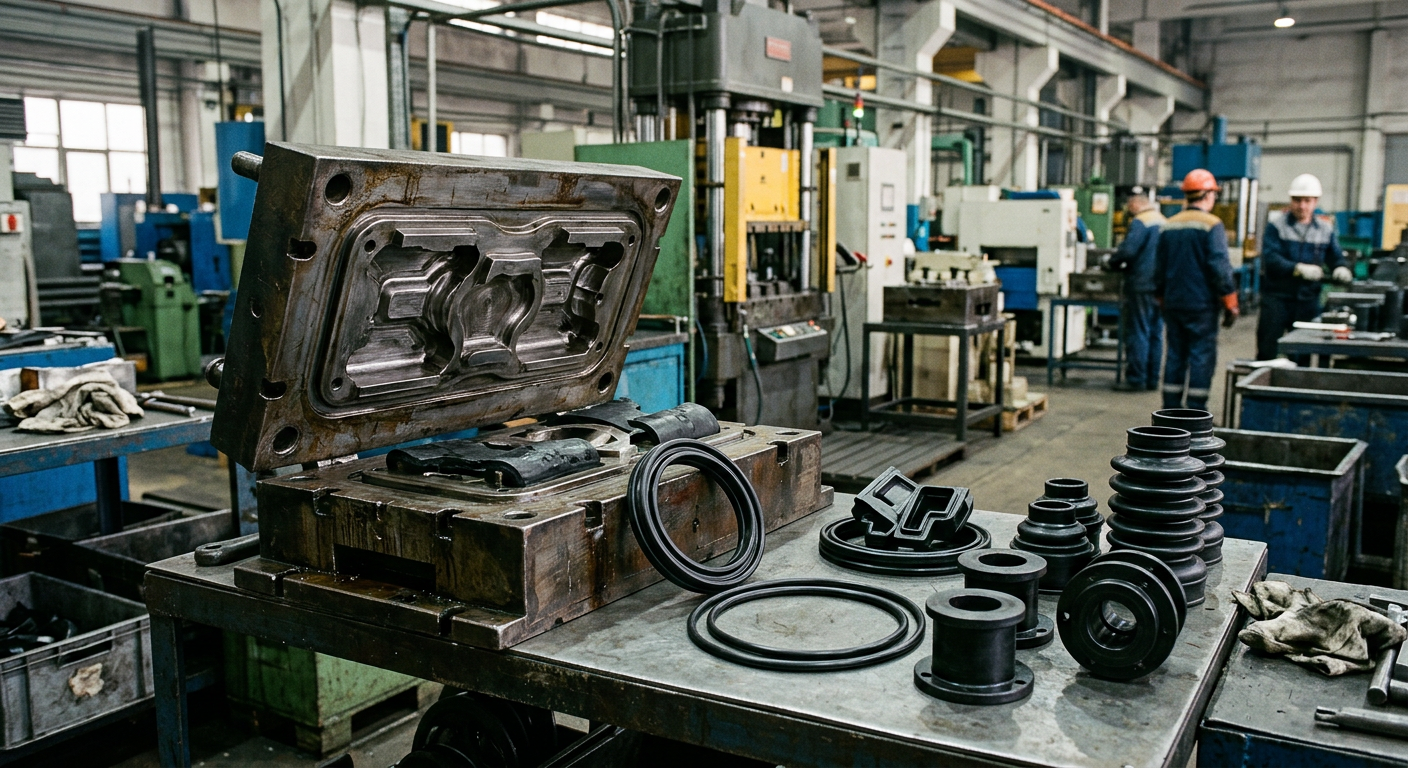

Формовые изделия получают в пресс-формах. К ним относятся манжеты, кольца, втулки, буферы и детали сложной геометрии. Для профилей, шнуров и части рукавов используют экструзию. При вулканизации резиновая смесь приобретает упругость, прочность и устойчивость к заданным нагрузкам.
Для нестандартного изделия исходными данными служат чертёж, эскиз с размерами или образец. РТИ-Сервис принимает такие данные для расчёта, подбирает резиновую смесь, готовит конструкторскую документацию и оснастку. Подробнее процесс описан в разделе производства РТИ.
Если серийного аналога нет, деталь можно изготовить под конкретный узел. Для предварительного расчёта достаточно передать чертёж, эскиз или образец, сообщить условия эксплуатации и требуемое количество изделий.
Почему РТИ выходят из строя раньше срока
Частая причина — неподходящий материал. Резина набухает в рабочей жидкости, теряет эластичность при температуре или разрушается под действием среды. Износ также ускоряют загрязнения, повреждённая поверхность штока, перекос при монтаже и превышение рабочего давления.
Совет
Старую деталь полезно передавать производителю вместе с информацией об узле. Следы выдавливания, истирания или растрескивания помогают определить характер нагрузки и причину отказа.
При подборе нужно знать назначение детали, размеры посадочного места, рабочую среду, диапазон температур, давление и характер движения. Для нестандартной детали дополнительно потребуется чертёж либо образец.
Для ремонта техники стоит сначала проверить наличие стандартного изделия в каталоге. Если требуемого типоразмера или материала нет, рациональнее изготовить РТИ по параметрам узла, чем подбирать близкую по размерам деталь с неизвестными характеристиками.
Часто задаваемые вопросы
Можно ли подобрать РТИ только по размерам?
Для стандартной детали с известным назначением этого иногда достаточно. Для нагруженных узлов требуется учитывать материал, рабочую среду, температуру и давление.
Что лучше передать производителю: чертёж или старую деталь?
Чертёж с размерами и требованиями даёт больше исходных данных. При его отсутствии производство возможно по эскизу или образцу.
Почему одинаковые кольца имеют разный срок службы?
Размер определяет посадку, а состав резины — стойкость к маслу, топливу, температуре, озону и другим воздействиям.
Когда требуется изготовление РТИ на заказ?
При отсутствии серийного аналога, нестандартной геометрии, ремонте снятой с производства техники или необходимости изменить материал под фактические условия эксплуатации.
Ресурс РТИ для спецтехники определяется сочетанием геометрии, материала и режима работы. Поэтому подбор начинается с анализа узла и среды, а не с поиска детали похожего размера. Такой подход снижает риск повторного ремонта и простоя техники.
