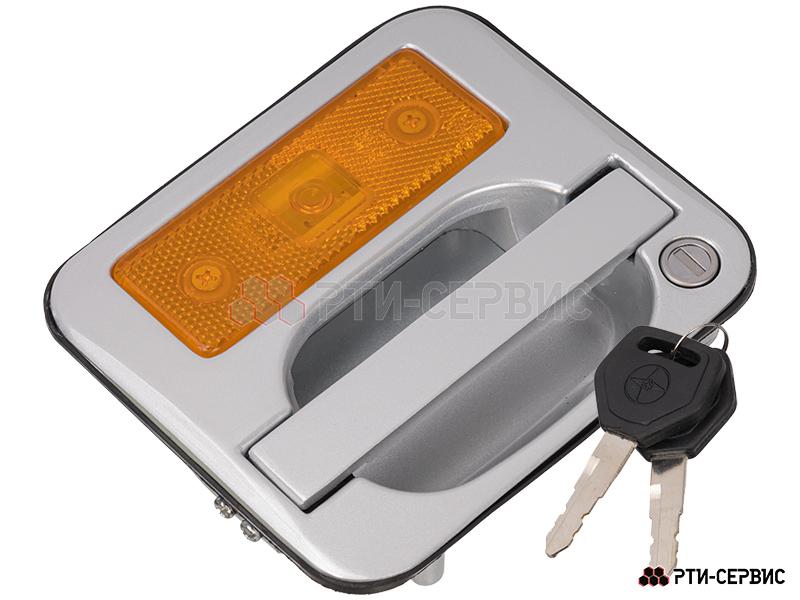

Замок двери с ключом и отражателем, окрашенная сталь

Замок боковой двери на тягах со светом и дополнительным светоотражателем. Помогает обозначать габариты транспортного средства в тёмное время суток. Предотвращает аварийные ситуации.

Инструкция по монтажу (см. номера на фото):
Для монтажа используют винты (2) и шайбы (1).

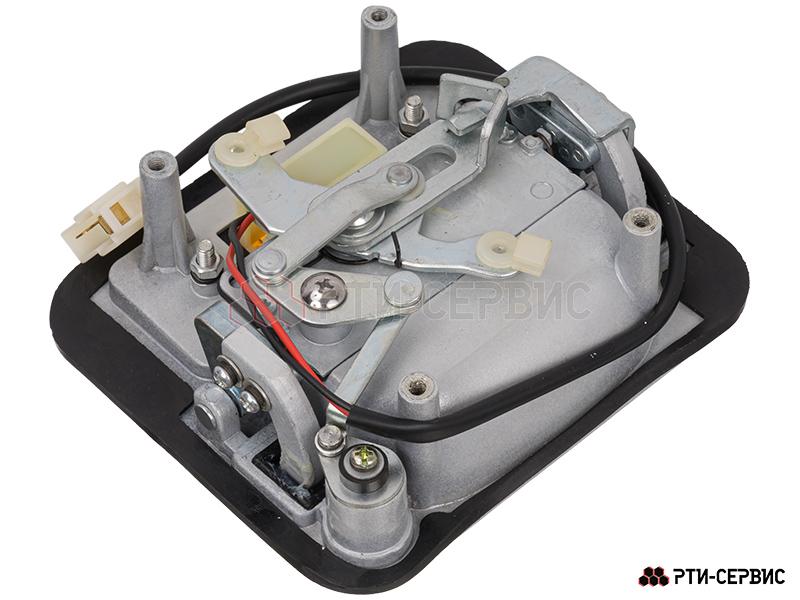

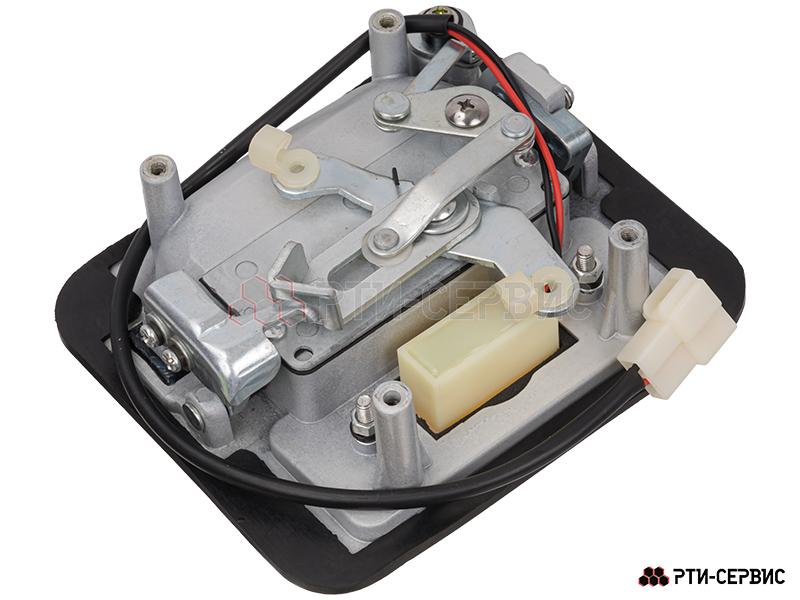

Панель с ручкой монтируется на лицевой части двери. При большой толщине двери применяют удлинители (3).
На двери, с двух сторон, монтируются запорные механизмы (5) и накладки (4).
На корпусе авто, с двух сторон, монтируются зацепы (6).

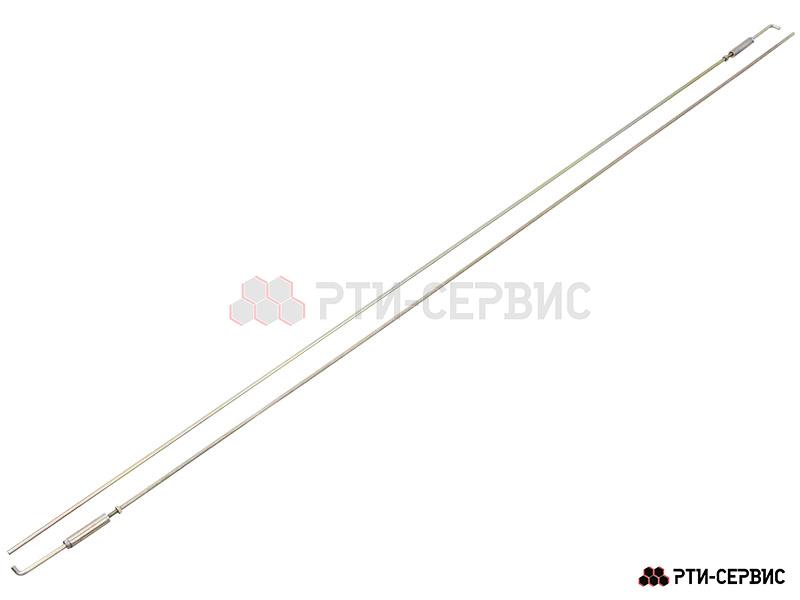

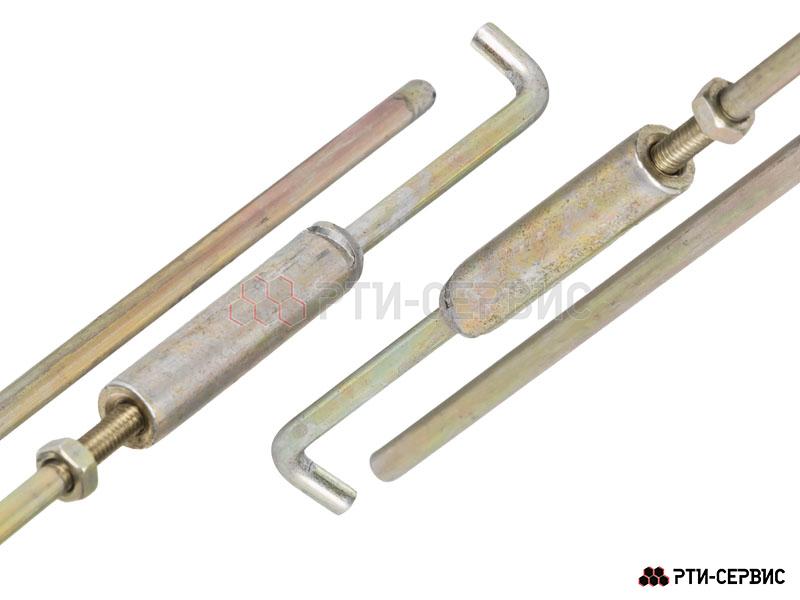

2 тяги соединяют панель с ручкой и 2 запорных механизма (5). Тягу отмеряют по нужной длине, делают крюк и обрезают с одной стороны. С другой стороны — гайка для натяжения.

В закрытом положении запорные механизмы (5) удерживают дверь, зацепившись с помощью собачек за зацепы на корпусе (6).

При открывании механизм ручки одновременно приводит в движение тяги и запорные механизмы (5).
При захлопывании двери собачки на механизмах (5) фиксируют зацепы (6).
